Filter滤镜剖析—format

作者：罗上文，微信：Loken1，公众号：FFmpeg弦外之音

关于 format 滤镜的用法请阅读一下前文《FFmpeg的视频format滤镜介绍》。

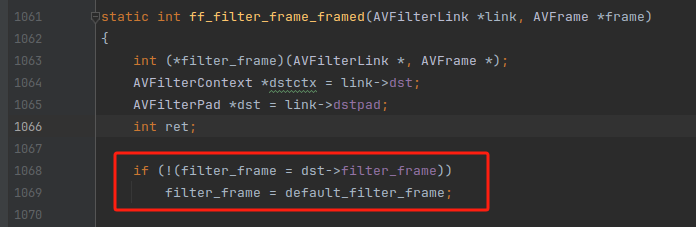

format 滤镜的实现是在 libavfilter/vf_format.c 里面的，但是 format 是没有实现自己的 filter_frame() 函数的，所以他调的是 default_filter_frame()，如下：

你可以把 default_filter_frame() 看成是一个空函数，他里面实际上什么都不做的，只是把 AVFrame 传递给下一个 fifo 队列。

这里读者可能会有一个疑问，format 滤镜不是转化像素格式的吗，如果什么都不做，怎么得到指定的像素格式？

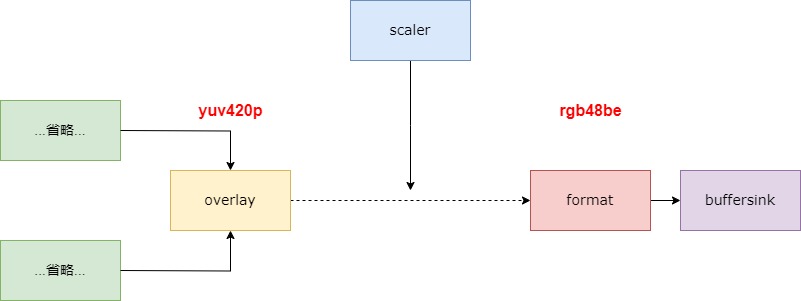

这个是这样的，format 滤镜转化像素格式是依赖 graph_config_formats() 来实现的，在前面创建滤镜链的时候，有一个协商格式的过程，如果两个相邻的 滤镜，他们支持的 格式不一样，就会在中间自动插入一个 scale 滤镜来进行格式转化。如下图：

上图中 overlay 输出的格式是 yuv420p，但是我们设置了 format 滤镜的像素格式为 rgb48be，这时候两个相邻滤镜的格式是不一致的。所以在 graph_config_formats() 的时候，就会自动插入一个 scale 滤镜来帮我们实现格式转化，代码如下：

//自动插入 scale 滤镜的部分代码
filter = avfilter_get_by_name("scale")
...省略...
snprintf(inst_name, sizeof(inst_name), "auto_scaler_%d", scaler_count++);
