FrameSync帧同步—pts偏移

作者：罗上文，微信：Loken1，公众号：FFmpeg弦外之音

熟悉 ffmpeg 命令行的朋友都知道，在使用 overlay 滤镜的时候，我们可以加上 setpts 来进行时间偏移，控制什么时候才进行 叠加操作，如下：

ffmpeg -an -i juren-30s.mp4 -an -i juren-30s-small.mp4  -filter_complex "[1:v]setpts=5/TB+PTS[second];[0:v][second]overlay=18:20" out.mp4

上面我把第二个流偏移了 5 秒，TB 是 time_base 的意思。

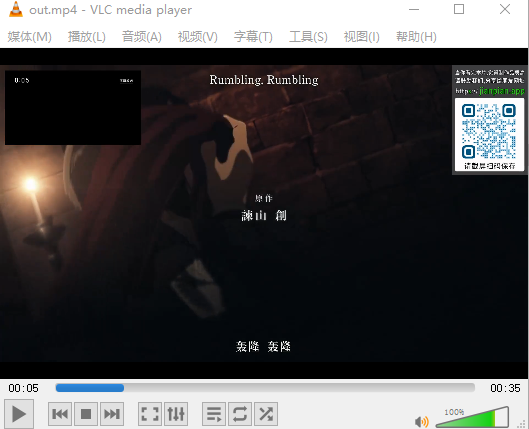

可以发现，输出的 out.mp4 是在第 5 秒的时候才开始叠加视频的，如下：

不过前面说过，帧同步算法实现的是 紧挨着 的逻辑，看着跟 pts 偏移好像没什么关系。

但 紧挨着 的算法，恰恰就能满足这种 pts 时间轴偏移的需求的。

首先 紧挨着 的算法是 从 同步流 里面选出一个 同步帧，这个同步帧在时间轴上的位置是 P，其他的流就从时间位置 P 往前面找，找出紧挨着 P 位置的帧去做滤波。

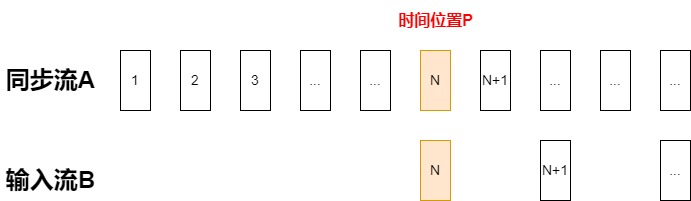

由于我们用 setpts 把第二个流的时间偏移了 5 秒，所以第二个流在前5秒是没有帧的。所以 从 P 位置往前找，是找不到 第二个流的帧。如下：

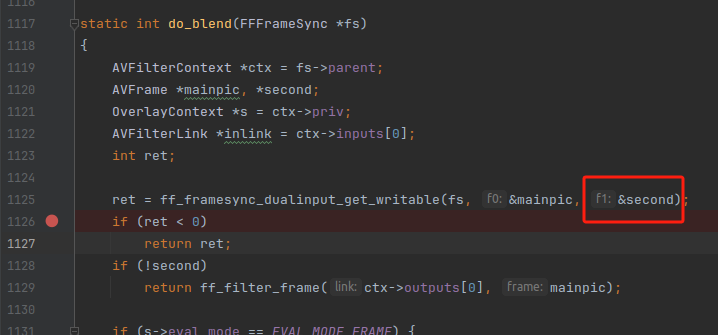

我们可以断点调试一下 do_blend() 函数，会发现，在第5秒之前，是一直拿不到 second 帧的。

由于拿不到 second 帧，所以他会直接传递 mainpic 给 下一个滤镜，所以 overlay 叠加操作是在第 5 秒的时候才开始执行的。

这就是帧同步里面实现 时间偏移 滤波的逻辑。
